Почему фундаменты на Севере разрушаются
Более половины территории России — многолетняя и сезонная мерзлота. Здание нагревает грунт, породы оттаивают и теряют несущую способность: стены трескаются, опоры наклоняются. Без специальных технологий фундамент и насыпь живут два-три сезона. Удержать основание мёрзлым позволяет термостабилизация грунтов — расчёт и монтаж СОУ.
На Ямале проблему усугубляют криопэги — линзы солёного раствора в толще мерзлоты, которые не замерзают при отрицательных температурах. Утепление здесь не помогает: нужно активно отбирать тепло из грунта.
Как устроен термосифон

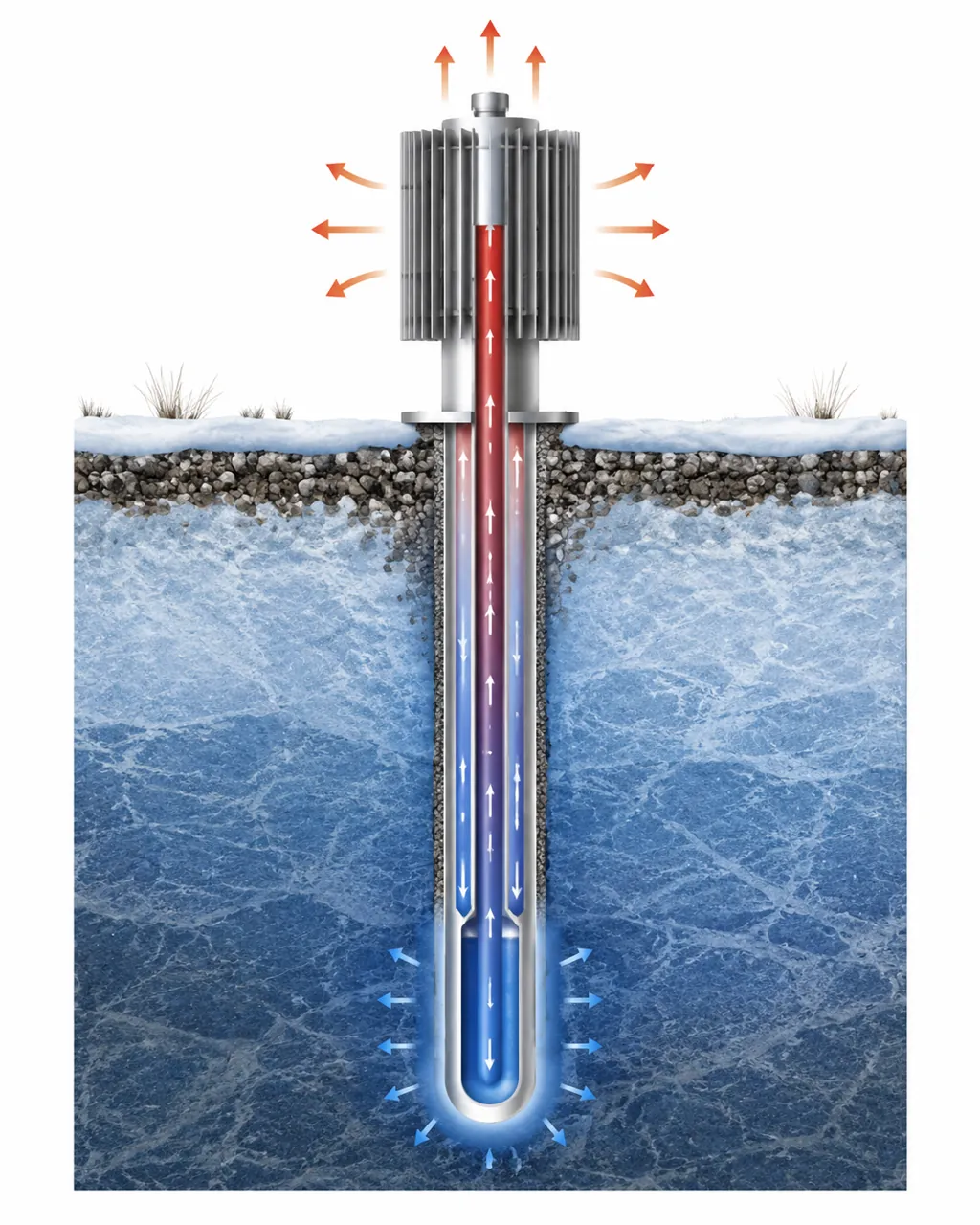

Термосифон, он же сезонное охлаждающее устройство (СОУ), — закрытая вертикальная труба с хладагентом. Работает пассивно, без электричества и без насосов.
Зимой надземная часть охлаждается морозным воздухом. Пар хладагента конденсируется на холодной стенке, стекает вниз, забирает тепло из грунта и снова испаряется. Цикл замыкается сам и работает, пока воздух холоднее грунта.
Летом разница температур исчезает, цикл останавливается — устройство работает как термоизолятор и не греет грунт обратно.
Хладагенты
| Хладагент | Обозначение | Особенности |
|---|---|---|
| Аммиак | R717 | Работает примерно до −40 °C, самый распространённый вариант |
| Углекислый газ | R744 | Безопасен, эффективен при экстремальных морозах |
| Смесь фреонов | R410a | Промышленные установки |
| Этан, пропан | — | До −60 °C, позволяют проморозить линзу за один сезон |
Моделирование двухфазных термосифонов и работа с низкотемпературными хладагентами — тема исследований В. В. Ананьева (кафедра геокриологии МГУ), чьи работы входят в научную базу компании.
Где применяют

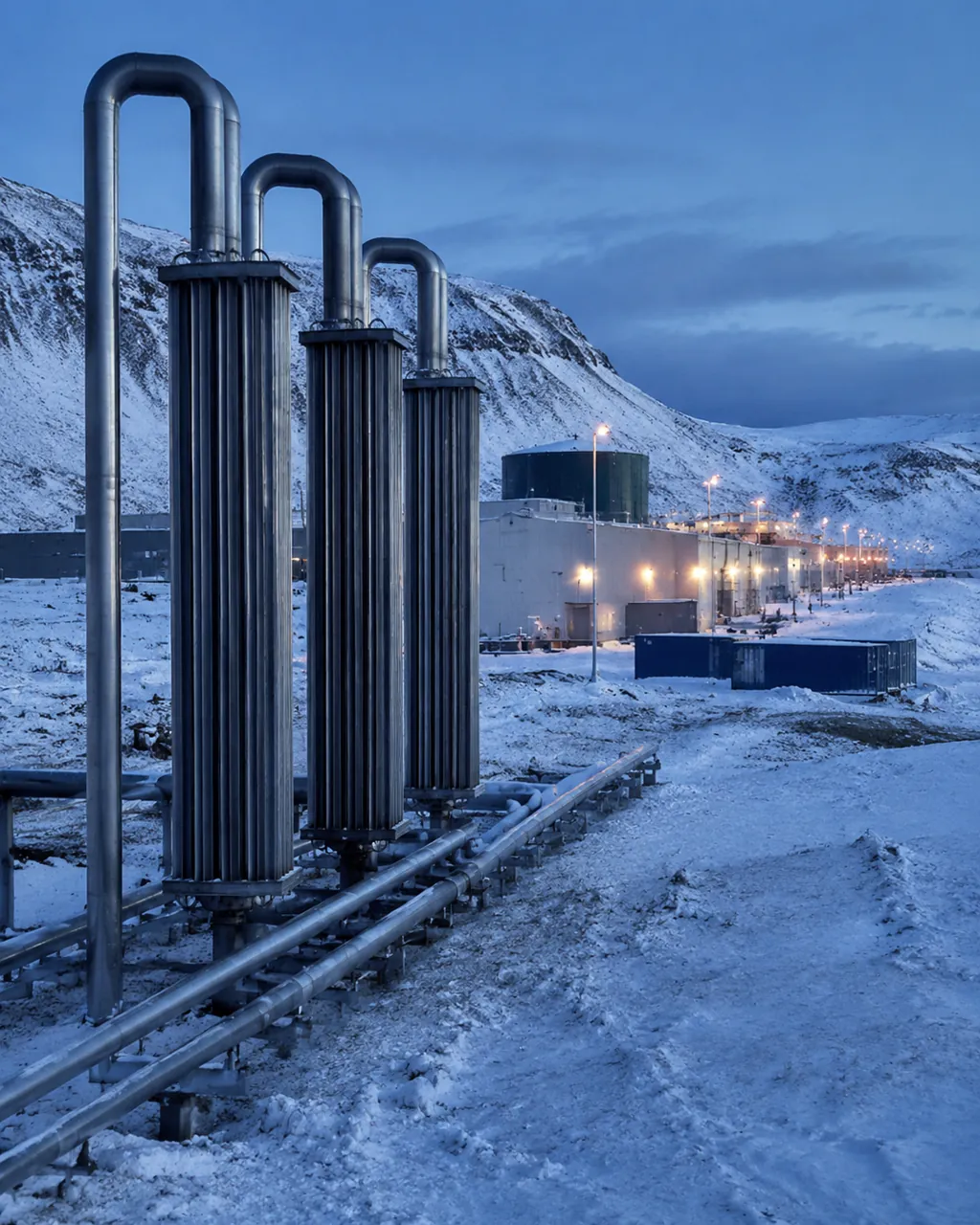

Защита газовой инфраструктуры на засоленных грунтах Ямала, стабилизация промышленных оснований в Заполярье, опоры трубопроводов и ЛЭП, где нельзя допустить просадок. Полигонные испытания термосифонов ведутся в том числе на площадках МГУ и в Нарьян-Маре.
Основные преимущества: нулевое энергопотребление, полная автономность, срок службы 25 лет и больше, отсутствие расходников.
Что важно на этапе проектирования
Термосифон — не универсальное решение, которое ставится «по площади». Нужны исходные данные: состав и льдистость грунтов, наличие криопэгов, тепловая нагрузка от сооружения, режим эксплуатации. От этого зависят количество устройств, глубина погружения, шаг расстановки и выбор хладагента.
Поэтому расчёт СОУ идёт после геокриологического аудита объекта, а не до него.
Частые вопросы
Сколько служит термосифон?
Расчётный срок — 25–30 лет. Замкнутый контур, нет движущихся частей и расходников.
При какой температуре работает?
Аммиак (R717) — примерно до −40 °C, этан и пропан — до −60 °C. В Арктике активный режим занимает 8–10 месяцев в году.
Нужно ли обслуживание?
Регулярное ТО не требуется. Рекомендуется ежегодный осмотр и мониторинг температуры грунта.
Чем отличается от компрессионной установки?
Термосифон пассивен: он не потребляет электричество и не требует управления. Для удалённых объектов на Севере это решающее преимущество.
