Буровой инструмент для буронабивных свай: ковшебуры, шнеки, CFA
Ковшебуры, шнеки, CFA-шнеки и бетонолитные трубы под роторные буровые для буронабивных свай (БНС). Поставка и сервис из Санкт-Петербурга. Подбор — под грунт и проектный диаметр сваи, а не по каталогу.
Ø 520–1200 ммдиаметры инструмента
7 марокзамки келли
СПбпоставка и сервис
Что поставляем
Какой инструмент под какой грунт
| Грунт | Инструмент | Что учесть |
|---|---|---|
| Глина, суглинок выше уровня грунтовых вод (УГВ) | Буровой шнек | Самый быстрый инструмент в связных грунтах |
| Пески выше УГВ | Шнек под обсадной трубой, добор ковшебуром | Стенку держит обсадная труба, шнек работает внутри неё |
| Обводнённые пески, гравий | Ковшебур под трубой или раствором | Шнек ниже воды теряет породу, ковшебур поднимает её закрытой |
| Валуны, крепкие прослои | Скальный шнек или коронка, добор ковшебуром с плоским дном | Плоское дно ковшебура зачищает забой перед каркасом |
| Скала до 50 и до 100 МПа | Скальный шнек с зубьями; тяжёлый шнек, керновая коронка | Пределы — по каталогам производителей |
| Скала крепче 100 МПа | Коронка с шарошками, долото | Прочность породы — по отчёту об изысканиях |
Требования СП 45.13330 к бурению — опережающий забой, скорость подъёма инструмента, зачистка и освидетельствование забоя, срок до бетонирования — разобраны в статье об устройстве буронабивных свай.
Ковшебур для буровой установки: под воду и под зачистку забоя
Как устроен
Стальной цилиндр с режущими зубьями по нижней кромке и откидным дном. Вращением врезается в грунт, дно закрывается — порода поднимается через столб воды без потерь.
Когда нужен именно он
Ниже уровня грунтовых вод, где шнек теряет породу: под обсадной трубой или раствором ковшебур — основной инструмент, в каталогах производителей его рекомендуют для бурения под водой. Вторая задача — зачистка забоя перед установкой каркаса: её делают ковшебуром с плоским дном.
Что учитывать при работе
В заполненной скважине ковшебур поднимают плавно: при резком подъёме он действует как поршень и тянет за собой грунт стенок. Диаметр ковшебура — под внутренний диаметр обсадной трубы, а не под диаметр сваи.
Буровой шнек для буронабивных свай: обычный и скальный
Самый быстрый инструмент в связных грунтах: глину и суглинок выше уровня грунтовых вод шнек поднимает на лопастях. Ниже воды грунт смывает с лопастей при подъёме — там работают ковшебуром.

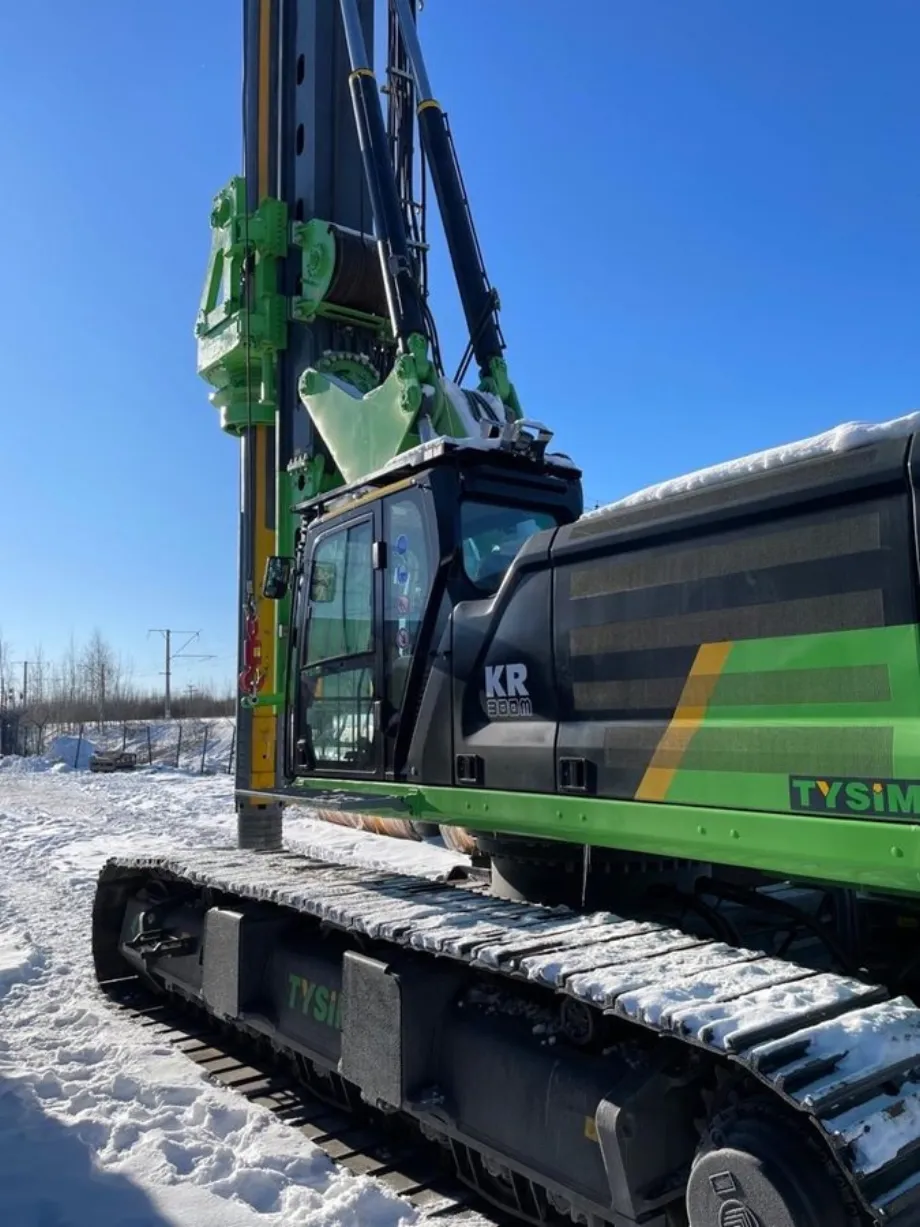

Скальный шнек с зубьями — скала до 50 МПа, тяжёлый — до 100 МПа по каталогам производителей. Зубья режут породу только под прижимом: у TYSIM KR300M усилие подачи 32 т при моменте 320 кН·м.
Как проверить шнек до покупки
По фото в каталоге шнеки похожи друг на друга. Различаются они деталями, которые стоит проверить до оплаты:
- Посадка на штангу Келли. У шнеков Bauer SB и Liebherr AU-RSC квадрат хвостовика 200×200 мм, у машин меньшего класса размеры бывают другие. Сверяйте со своей штангой.
- Зубья под грунт. Плоские зубья рассчитаны на связные грунты до тугопластичных и несвязные до средней плотности. Для плотного гравия, валунов и слабой скалы нужен скальный шнек с круглыми резцами: по каталогу Liebherr он работает в породе примерно до 50 МПа.
- Пилот. Центральный зуб или спираль держит шнек по оси скважины.
- Защита от износа. Сменные износостойкие накладки на самых нагруженных местах.
- Сварка. Сплошной шов лопасти к трубе и шов хвостовика без непроваров и трещин.
- Работа в трубе. Диаметр шнека подбирают по внутреннему диаметру обсадной трубы, на шнеке нужен заходной скос.

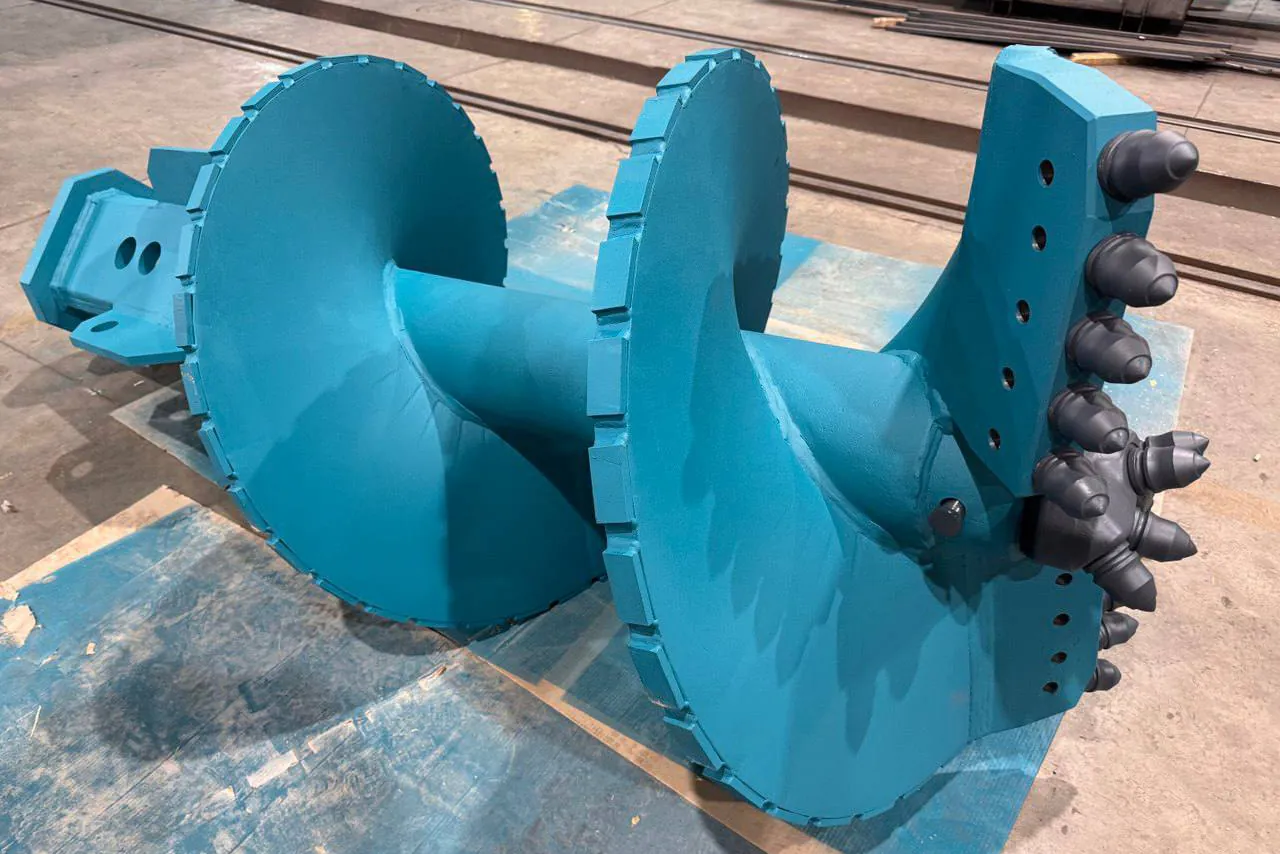

Скальный шнек: круглые резцы на лопасти и пилот по оси
Долота и коронки для скалы
Скальный инструмент для роторных буровых под сваи — не долота для нефтегазовых скважин. Керновая коронка вырезает кольцо по контуру сваи в породе до 100 МПа, керн вынимают отдельно. Коронка с шарошками — для более крепкой породы. Для самой крепкой скалы остаётся ударное бурение долотом. Прочность берут из отчёта по изысканиям.
Скальный инструмент подбираем под установку и проект, наличие и сроки подтверждаем по запросу.
CFA-инструмент: полый шнек
CFA (continuous flight auger) — сплошной полый шнек. Скважину проходят до проектной отметки за один цикл без обсадной трубы и раствора: стенку держит шнек с грунтом на лопастях, при подъёме бетон подают через полую штангу и порт у забоя.
От буровой нужны мачта под полную глубину сваи и подвод бетонной смеси к верху полой штанги. Обычный ряд диаметров — 600–900 мм. Скала — только самая слабая; наклонные сваи полым шнеком не делают.
Бетонолитные трубы (тремье)
Секционная труба с воронкой для бетонирования под водой или раствором методом вертикально перемещаемой трубы. Бетон подают к забою, столб растёт снизу и вытесняет раствор вверх, поэтому верх сваи — смесь бетона со шламом; этот слой снимают при демонтаже оголовков БНС. Секции и диаметр — под сваю по заявке.
Совместимость и диаметры
Диаметры — 520–1200 мм под проектные диаметры БНС. Хвостовики — под замки келли Bauer, Liebherr, Soilmec, Casagrande, SANY, XCMG и TYSIM; другие посадки — по запросу. Совместимость по модели установки проверяем до отгрузки.
Что прислать для подбора
- грунты по ИГЭ или колонка скважины, уровень грунтовых вод;
- проектный диаметр и глубина свай;
- модель буровой и тип келли;
- крепление стенки: труба или раствор;
- регион и сроки.
Наличие и срок поставки подтверждаем по запросу. Нет изысканий по мерзлоте — геокриологический аудит. Отправить заявку →
Частые вопросы
Какой ковшебур нужен для буровой установки?
Ковшебур берут ниже уровня грунтовых вод, где шнек теряет породу, и для зачистки забоя перед каркасом — с плоским дном. Диаметр ковшебура в трубе — под внутренний диаметр обсадной трубы, а не под диаметр сваи; хвостовик — под замок келли вашей машины (Bauer, Liebherr, Soilmec, Casagrande, SANY, XCMG, TYSIM). Диаметры инструмента — 520–1200 мм. Пришлите модель буровой, диаметр и глубину свай, грунты.
Чем ковшебур отличается от шнека?
Шнек поднимает грунт на лопастях и быстрее всего идёт по глине и суглинку насухо; ниже воды порода смывается обратно. Ковшебур закрывает грунт в цилиндре и поднимает его без потерь, поэтому под водой работают им и им же зачищают забой.
Подойдёт ли инструмент к нашей буровой — SANY, XCMG, Bauer?
Инструмент поставляется под замки келли Bauer, Liebherr, Soilmec, Casagrande, SANY, XCMG и TYSIM. Совместимость по модели установки проверяем до отгрузки.
Инструмент в наличии или под заказ?
Часть позиций на складе в Санкт-Петербурге, остальное под заказ. Наличие и срок поставки подтверждаем по конкретной позиции и диаметру.
Что прислать, чтобы получить подбор?
Грунты по скважине и уровень грунтовых вод, диаметр и глубину свай, модель буровой и тип келли, крепление стенки, регион.
