Обсадные трубы для буронабивных свай
Инвентарные обсадные трубы под роторные буровые и обсадные столы: диаметр под сваю, число секций под глубину, наконечник под грунт. Поставляем со своего склада в Санкт-Петербурге и через партнёров, в том числе Robit: подбираем трубу под установку и проект, наличие под ваш диаметр и сроки подтверждаем по запросу.
Зачем труба, если есть бентонит и полимер
Ниже уровня грунтовых вод стенку скважины под буронабивную сваю (БНС) держат бентонитовым или полимерным раствором, извлекаемой обсадной трубой или полым шнеком. Труба держит стенку металлом, и расчёт это учитывает: по СП 24.13330 для бетона сваи в извлекаемой трубе берут коэффициент условий работы 0,9 насухо и 0,8 с водой, под глинистым раствором — 0,7.
Плата за металл — время на наращивание, вращение и извлечение секций. Требования СП 45.13330 к работе в трубе — опережение забоя, грунтовая пробка, столб воды, наклонные сваи, срок до бетонирования — разобраны в статье об устройстве БНС.
Инвентарные и постоянные обсадные трубы
Инвентарные (извлекаемые)
Секции с быстроразъёмным стыком, внизу — ножевая секция с режущим наконечником. Конструкция обычно двухстенная: усиление между стенками передаёт момент и держит усилие извлечения. Трубу извлекают по ходу бетонирования и переставляют на следующую сваю.
Постоянные (оставляемые)
Одностенные, остаются в грунте как часть сваи: сваи-оболочки, работа с воды, мёрзлые грунты; подбирают их по проекту. Эта страница — про инвентарные трубы; ГОСТ 632 на трубы нефтяных и газовых скважин к ним не относится.
Диаметры обсадных труб для буронабивных свай и длины секций
В каталогах производителей инвентарные обсадные трубы идут рядом от 620 до 2500 мм, секции — от 1 до 6 м. Диаметр трубы задают проектный диаметр сваи и наконечник, число секций — глубина и опережение забоя. Какие диаметры и длины доступны под ваш объект, подтверждаем по запросу.
| Диаметр обсадной трубы | Чем вращают и извлекают |
|---|---|
| 800 мм | стол RCO1500 со вставкой Д1500/800 или сама буровая |
| 1000 мм | стол RCO1500 со вставкой Д1500/1000 |
| 1500 мм | стол RCO1500 без вставок — его максимум |
| другие диаметры до 1500 мм | стол RCO1500, вставки — по запросу |
| свыше 1500 до 2500 мм | верх каталожного ряда, больше предела стола RCO1500: оборудование — под объект |
| 300, 400, 600 мм | ниже каталожного ряда инвентарных труб — подбираем отдельно под установку и тип сваи |
Пришлите диаметр и глубину свай — назовём типоразмер и число секций. Оставить заявку.
Режущий наконечник и стык секций
Наконечник подбирают под грунт: пескам и крупнообломочным грунтам, как и пластичным глинистым, хватает обычного, а твёрдым глинистым грунтам и скале нужен усиленный. Ножевую секцию учитывают в комплекте отдельно от рядовых: наконечник изнашивается первым.
Геометрия стыка у производителей различается, поэтому стыковку с вашими секциями и посадку трубы в хомуты стола подтверждаем по запросу — по модели оборудования и диаметру.
Что в колонне изнашивается первым
Двустенная секция переходит со сваи на сваю, а расходуются в колонне в первую очередь башмак и стык. На стыке с коническими болтами болты и резьбовые кольца изнашиваются при каждой сборке и разборке, поэтому у производителей они сменные. Шпонки в стыке только фиксируют положение секций, силу они не передают.
Башмак делают двумя способами: приварное режущее кольцо с наварными зубьями или кольцо со сменными блоками зубьев. Сменные блоки меняют прямо на объекте, приварные зубья наваривают заново.
Что проверить при покупке или аренде колонны: внутренний диаметр под ваш инструмент; тип стыка и есть ли сменные болты и кольца; стыкуются ли новые секции с вашими и с переходником буровой; тип башмака под грунт; сколько зубьев и болтов в комплекте про запас.

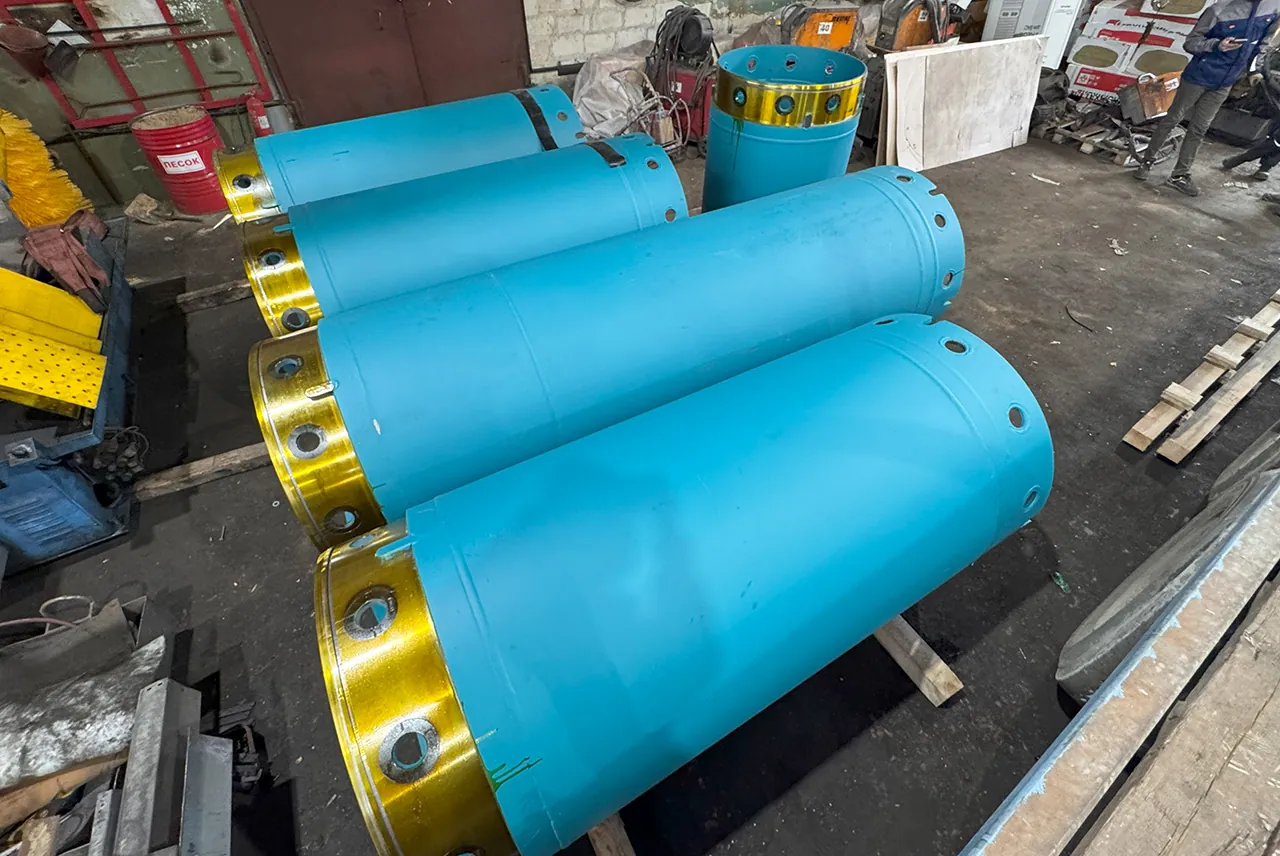

Секции обсадных труб: на торцах — кольца стыка с отверстиями под болты
Обсадная труба для буровой установки и обсадного стола
Обсадной стол RCO1500 держит трубу хомутами, вращает, вдавливает и извлекает её: до 1500 мм, со вставками Д1500/1000 и Д1500/800 — меньшие диаметры. Параметры и совместимость с TYSIM, XCMG, SANY, Liebherr, Casagrande и Soilmec — на странице стола.
Трубы небольшого диаметра может вращать и сама буровая TYSIM KR300M — через дрейтеллер, переходник от вращателя к трубе. Диаметр до 2500 мм в паспорте установки — это диаметр бурения, а не обсадной трубы.
Когда свая забетонирована, а труба извлечена, оголовок снимают безударно до проектной отметки — на 80–90 % быстрее классики. Цепочка: бурение → обсадка → бетонирование → демонтаж оголовков БНС → ростверк. Как заложить её в проект — в статье о демонтаже в ПОС и ППР.
Что прислать для подбора обсадной трубы
- Диаметр, глубина и число свай.
- Грунты по разрезу и уровень грунтовых вод.
- Модель буровой и обсадного стола.
- Регион и сроки.
В ответ — типоразмер и число секций; наличие, срок поставки и документы подтверждаем по запросу. Буровой инструмент под тот же диаметр подбираем отдельно, вся техника — в разделе «Техника». Площадка в криолитозоне — сначала аудит, затем труба.
Частые вопросы
Какие диаметры инвентарных обсадных труб для буронабивных свай бывают?
В каталогах производителей — от 620 до 2500 мм, секции — от 1 до 6 м. Под стол RCO1500 — до 1500 мм: 800 и 1000 мм со вставками Д1500/800 и Д1500/1000, 1500 мм без вставок. Свыше 1500 мм оборудование для вращения подбирают под объект.
Есть ли обсадная труба для сваи 300 мм?
Диаметры 300, 400 и 600 мм ниже каталожного ряда инвентарных труб (от 620 мм): такие трубы подбираем отдельно под установку и тип сваи. Пришлите диаметр сваи, глубину и модель буровой.
Сколько стоит обсадная труба и от чего зависит цена?
Ориентир — от 100 000 ₽ за погонный метр для инвентарных труб Ø 1000–1500 мм; точная цена — после подбора под диаметр и грунты. На неё влияют диаметр трубы, длина и число секций, конструкция (двухстенная инвентарная или одностенная постоянная), тип наконечника — обычный или усиленный — и стыковка с вашим столом или буровой. Пришлите диаметр и глубину свай, грунты и модель оборудования: вернём типоразмер и число секций, цену, наличие и срок подтвердим по запросу.
Какой диаметр обсадной трубы нужен под сваю?
Его задают проектный диаметр сваи и наконечник, верхнюю границу — то, чем трубу вращают: стол RCO1500 держит до 1500 мм, со вставками — 1000 и 800 мм. Пришлите диаметр и глубину сваи — назовём типоразмер.
Чем инвентарная обсадная труба отличается от постоянной?
Инвентарная обычно двухстенная, собирается из секций; её извлекают по ходу бетонирования и ставят на следующую сваю. Постоянная — одностенная, остаётся в грунте как часть сваи.
Подойдёт ли труба к нашему столу или буровой?
Посадку в хомуты стола и стыковку с вашими секциями подтверждаем по запросу — по модели оборудования и диаметру. Стол RCO1500 работает с TYSIM, XCMG, SANY, Liebherr, Casagrande и Soilmec.
Нужен ли ГОСТ на обсадные трубы для буронабивных свай?
ГОСТ 632 — трубы нефтяных и газовых скважин, к обсадке буронабивных свай он не относится. Конструкцию инвентарных секций задаёт спецификация производителя.
Что прислать для подбора и когда ждать ответ?
Диаметр и глубину свай, грунты и уровень воды, модель буровой и стола, регион и сроки. Свяжемся в течение рабочего дня; наличие и срок поставки подтверждаем по запросу.
Читайте также
- Обсадной стол RCO1500
- Буровая установка TYSIM KR300M
- Буровой инструмент — ковшебуры, шнеки, CFA
- Келли-штанги
- Устройство буронабивных свай — работа в трубе
- Бентонит, полимер или обсадная труба: чем держать скважину, пока в ней нет бетона — в Дзене
- Шнек, ковшебур или обсадная труба: чем бурить сваю, чтобы её не пришлось бурить заново — в Дзене
Цена
Ориентир цены инвентарных обсадных труб Ø 1000–1500 мм — от 100 000 ₽ за погонный метр; точная цена — после подбора под диаметр и грунты. Запросить цену и наличие.
