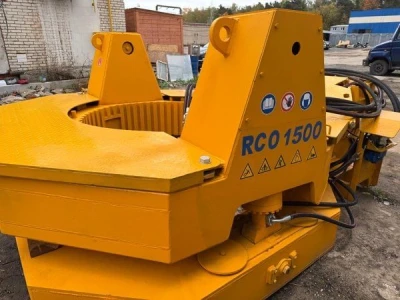

Обсадной стол RCO1500
Обсадное оборудование для свайных работ: высокий крутящий момент, совместимость с основными буровыми установками, поставка и сервис из Санкт-Петербурга.
Параметры
| Макс. диаметр | 1500 мм |
|---|---|
| Крутящий момент | 1500 кН·м |
| Давление | 350 бар |
| Масса | около 7200 кг |
| Привод | гидравлика буровой установки |
Совместимость
TYSIM, XCMG, SANY, Liebherr, Casagrande, Soilmec и др. Переходные вставки - по запросу (в т.ч. Д1500/1000, Д1500/800).
Зачем в одном контуре с Геокриолог
- Связка с TYSIM KR300M и инструментом со склада
- После свай - этап оголовков БНС
- Сервис 48 ч и склад в СПб
FAQ
Можно к нашему SANY/XCMG?
В большинстве случаев да - подтверждаем по модели установки и нужному диаметру обсадки.
Срок ответа по цене?
Ориентир - в течение рабочего часа после запроса.
Какие диаметры труб ведёт RCO1500?
До 1500 мм. Со вставками Д1500/1000 и Д1500/800 — трубы 1000 и 800 мм. Свыше 1500 мм — выше предела стола, оборудование подбирают под объект.
Нужен ли стол, если у буровой есть дрейтеллер?
Трубу небольшого диаметра может вести сама буровая через дрейтеллер, но на неё тогда работают момент, подача и извлечение машины. На больших диаметрах трубу ведёт стол.
Подойдут ли наши обсадные трубы к столу?
Геометрия стыка у производителей разная, поэтому посадку секций в хомуты стола подтверждаем по модели оборудования и диаметру. Сами трубы подбираем и поставляем: страница обсадных труб.
От чего работает стол?
От гидравлики буровой установки: отдельная гидростанция не нужна. Подключение подтверждаем по модели буровой.
Сколько стоит обсадной стол RCO1500?
Ориентир цены — от 15 млн ₽; точная цена — после подбора под диаметр и грунты. Ответ по цене — в течение рабочего часа после запроса.
Что делает обсадной стол
Стол стоит у устья скважины и ведёт обсадную трубу: хомуты зажимают её в кольцевом проёме, гидроцилиндры вращают, вдавливают и извлекают. Буровая в это время разрабатывает грунт внутри трубы. RCO1500 работает с трубой диаметром до 1500 мм: момент 1500 кН·м, рабочее давление 350 бар, масса около 7200 кг. Массу учитывают при погрузке, перевозке и установке на устье.
Труба нужна там, где стенку скважины нечем держать иначе. Ниже уровня грунтовых вод её держат бентонитом, полимером, извлекаемой трубой или полым шнеком. Труба держит стенку металлом, и расчёт это учитывает: по СП 24.13330 для бетона сваи в извлекаемой трубе берут коэффициент условий работы 0,9 насухо и 0,8 с водой, под глинистым раствором — 0,7. Наклонные сваи по СП 45.13330 делают только в трубе.
Стол работает от гидравлики буровой установки: отдельная гидростанция не нужна. Подключение подтверждаем по модели буровой.
Стол или дрейтеллер
Трубу небольшого диаметра может вращать и сама буровая — через дрейтеллер, переходник от вращателя к трубе. Тогда на трубу работают момент, подача и извлечение машины, и запас по ним нужен больше. На больших диаметрах трубу ведёт стол у устья, а буровая работает внутри неё: ковшебуром или шнеком выбирает грунт. Какой вариант нужен, зависит от диаметра трубы в проекте и от паспорта вашей установки.
Диаметры труб и вставки
| Диаметр трубы | Чем ведут |
|---|---|
| 1500 мм | RCO1500 без вставок — максимум стола |
| 1000 мм | RCO1500 со вставкой Д1500/1000 |
| 800 мм | RCO1500 со вставкой Д1500/800 или сама буровая |
| Другие до 1500 мм | RCO1500, вставки — по запросу |
| Свыше 1500 мм | Выше предела RCO1500: оборудование — под объект |
Диаметр до 2500 мм в паспорте буровой — это диаметр бурения, а не обсадной трубы. Сами трубы и длины секций — на странице обсадных труб.
Совместимость с буровыми
Стол стыкуется с установками TYSIM, XCMG, SANY, Liebherr, Casagrande и Soilmec. В большинстве случаев подходит и к другим машинам; подтверждаем по модели буровой и диаметру обсадки. Геометрия стыка у производителей труб разная, поэтому посадку ваших секций в хомуты стола проверяем отдельно. Переходные вставки Д1500/1000 и Д1500/800 — по запросу. Как читать паспорт буровой и где граница между столом и дрейтеллером — в статье «Роторные буровые установки: что сравнивать».
В нашем контуре стол работает с TYSIM KR300M: момент 320 кН·м, диаметр до 2500 мм, глубина до 54 м. Стол, трубы, келли-штанга и буровой инструмент подбираем под неё одним комплектом.
Поставка и сервис
Склад и сервисная база — в Санкт-Петербурге, поддержка 48 часов. Для подбора пришлите:
- Диаметр обсадных труб и число свай.
- Модель буровой и чем сейчас вращают трубу.
- Грунты по разрезу и уровень грунтовых вод.
- Регион и сроки.
Ответ по цене — в течение рабочего часа после запроса; наличие и срок подтверждаем отдельно. Когда сваи забетонированы, а труба извлечена, оголовки снимают безударно: демонтаж оголовков БНС.
Оснастка и инструмент
- Обсадные трубы для буронабивных свай — диаметры и секции
- Келли-штанги для буровых установок — подбор под установку
- Буровой инструмент: ковшебуры, шнеки, CFA — инструмент под грунт
- Устройство буронабивных свай: технология, оснастка, контроль — разбор в блоге
- Бентонит, полимер или обсадная труба: чем держать скважину, пока в ней нет бетона — в Дзене
Цена
Ориентир цены — от 15 млн ₽; точная цена — после подбора под диаметр и грунты. Запросить цену и наличие.
